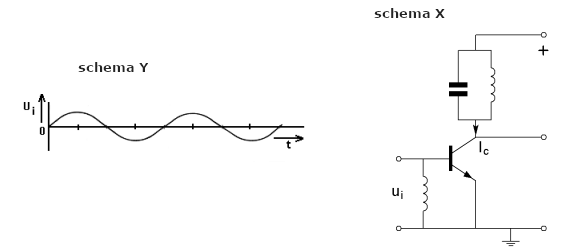

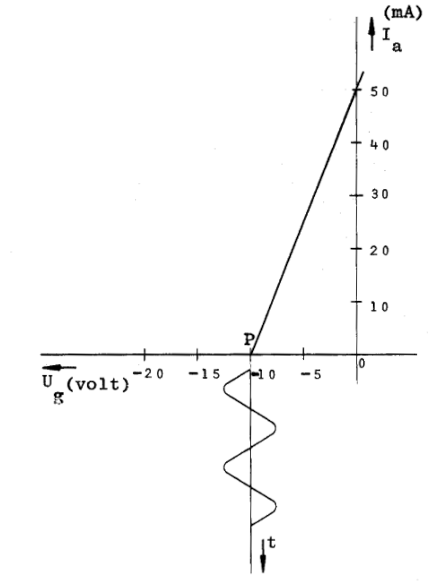

Klasse instel, vervorming (10 vragen). Vraag 1 Aan de uitgang van een lf-versterker kunnen harmonischen van het ingangssignaal verschijnen wanneer: de bandbreedte beperkt is er parasitaire capaciteiten aanwezig zijn de versterking bij alle frequenties niet even groot is de versterker niet-lineair is Vraag 2 Een triode is ingesteld in het werkpunt P. De roosterspanning U is in de karakteristiek aangegeven. De triode werkt in: klasse A zonder roosterstroom klasse B zonder roosterstroom klasse B met roosterstroom klasse C met roosterstroom Vraag 3 De hoogfrequent-versterkertrap (schema X) is ingesteld in klasse C. De ingangsspanning Ui. verloopt volgens schema Y. De collectorstroom Ic verloopt zoals in: Vraag 4 Een frequentieverdrievoudiger met een transistor wordt gestuurd met een frequentie f. In de collectorstroom zijn de volgende frequenties aanwezig: f en 3 f f en 1/2 f f en 1/3 f 1/3 f en 3 f Vraag 5 Een frequentieverdrievoudiger met één transistor wordt gestuurd met een 10 MHz-signaal. In de collectorstroom zijn de volgende frequenties aanwezig: 10 MHz en 25 MHz 10 MHz en 30 MHz 15 MHz en 30 MHz 5 MHz en 15 MHz
