In een EZB-zender wordt een zijbandfilter toegepast.

Dit filter is geplaatst tussen:

	de balansmodulator en de daaropvolgende versterkertrap van de zender
	de microfoon en de microfoonversterker
	de draaggolfgenerator en de balansmodulator
	de microfoonversterker en de balansmodulator

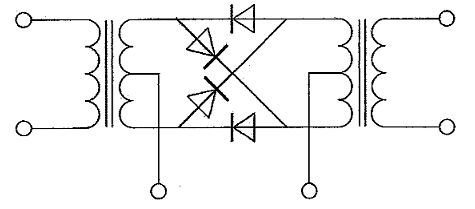

De schakeling stelt voor:

PE1HVH - image bij vraagnr 2

	frequentiediscriminator
	dubbelfasige gelijkríchter
	spanningsverdubbelaar
	balansmodulator

De balansmodulator in een enkelzijbandzender:

	verbetert de signaal-ruis-verhouding
	onderdrukt één van de zijbanden
	onderdrukt de draaggolf
	verkleint de vervorming van het laagfrequentsignaal

In een enkelzijbandzender wordt een balansmodulator gebruikt, waardoor:

	90 graden faseverschuiving wordt bereikt
	alleen de draaggolf wordt onderdrukt
	de draaggolf en één zijband worden onderdrukt
	alleen één zijband wordt onderdrukt

Welke filter-karakteristiek is geschikt voor een telefonie SSB-zender?
