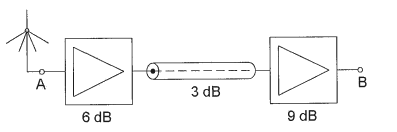

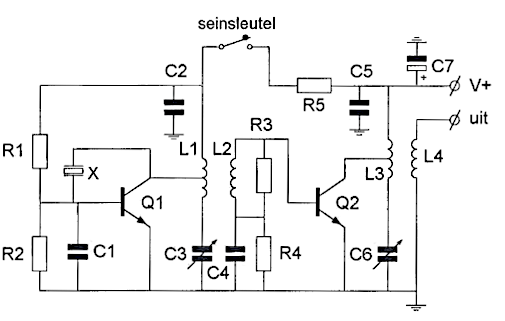

F-Examen : 2009-04-09 11:40 uur (50 vragen). Vraag 1 Voor een bruikbare modulatie zal de waarde van R1 liggen in de ordegrootte van: 100 kΩ 10 Ω 1 Ω 600 Ω Vraag 2 Zie afbeelding De schakeling rondom Q2 is bedoeld: voor het precies instellen van de drain-source spanning van Q1 voor het opwekken van het oscillatorsignaal voor het regelen van het laagfrequentvolume van de hoofdtelefoon als detectorschakeling voor signalen van Q1 Vraag 3 Zie afbeelding R11 en R12: zorgen voor het juiste werkpunt van Q3 dienen voor tegenkoppeling van Q3 vormen met C9 een laagdoorlaatfilter mogen geen draadgewonden weerstanden zijn Vraag 4 Zie afbeelding De ontvangfrequentie wordt bepaald door de middenfrequentie en door de kring: L6 en C6 L25 en C25 L3 en C3 L1 en C1 Vraag 5 De collectorstroom is 100 mA. De stroom I is: 25 mA 75 mA 50 mA 100 mA
