F-Examen : 2015-01-08 13:00 uur (50 vragen).

Vraag 1

Q₁, Q₂ en Q₃ zijn:

PE1HVH - image bij vraagnr 1

	NPN-transistoren
	P-kanaal veldeffecttransistoren
	N-kanaal veldeffecttransistoren
	PNP transistoren

Vraag 2

Deze ontvanger is bedoeld voor de modulatiewijze:

PE1HVH - image bij vraagnr 2

	AM
	FM
	CW
	EZB

Vraag 3

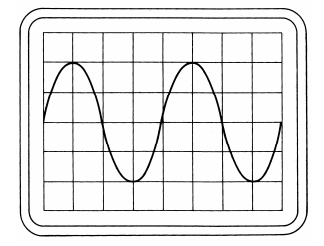

Instelling oscilloscoop:
Horizontaal: 4 μsec/schaaldeel
Verticaal: 25 V/schaaldeel

Uit dit beeld leidt u de volgende waarden af:

PE1HVH - image bij vraagnr 3

	frequentie 40 kHz; effectieve spanning 25 V
	frequentie 62,5 kHz; effectieve spanning 35,5 V
	frequentie 80 kHz; effectieve spanning 50 V
	frequentie 160 kHz; effectieve spanning 71 V

Vraag 4

De spanning tussen de punten x en y is:

PE1HVH - image bij vraagnr 4

	0 V
	2 V
	3 V
	1 V

Vraag 5

De juiste plaats van het reconstructiefilter in een DSP-systeem is:

PE1HVH - image bij vraagnr 5

	module 4
	module 2
	module 3
	module 1
