Voedingslijnen (10 vragen).

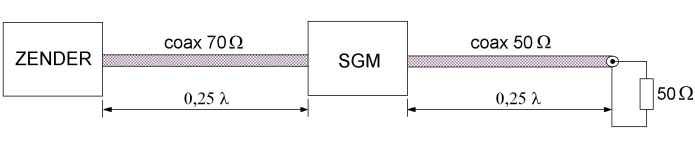

Vraag 1

Van elke coaxkabel is de karakteristieke impedantie en de elektrische lengte gegeven.

De staandegolfmeter (SGM), welke is gemaakt voor 50 Ω, geeft ongeveer aan:

PE1HVH - image bij vraagnr 1

	2
	0,7
	1,4
	1

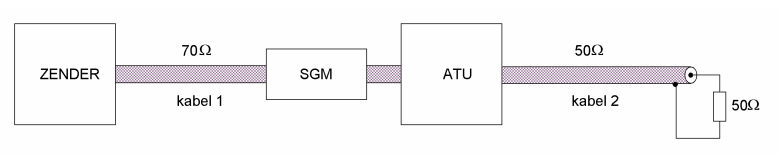

Vraag 2

De staandegolfmeter is gemaakt voor 50 Ω.
De antenne-aanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter (SGM) 1 aanwijst.

Er is nu een staandegolfverhouding van 1 bereikt in:

PE1HVH - image bij vraagnr 2

	alleen kabel 1
	kabel 1 en kabel 2
	geen van beide kabels
	alleen kabel 2

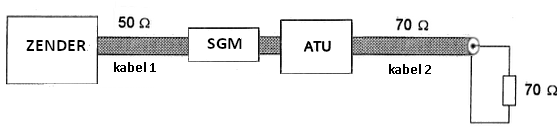

Vraag 3

De staandegolfmeter is gemaakt voor een impedantie van 50 Ω.
De antenne-aanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter (SGM) 1 aanwijst.

Er is nu een staandegolfverhouding van 1 in:

PE1HVH - image bij vraagnr 3

	alleen kabel 2
	alleen kabel 1
	geen van beide kabels
	kabel 1 en kabel 2

Vraag 4

De staandegolfmeter (SGM) is gemaakt voor 50 ohm.
De antenne-aanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter 1 aanwijst.

In welke kabel is nu een staandegolfverhouding van 1 bereikt

PE1HVH - image bij vraagnr 4

	alleen kabel 1
	geen van beide kabels
	alleen kabel 2
	kabel 1 en kabel 2

Vraag 5

De staandegolfmeter (SWR) is gemaakt voor een impedantie van 50 Ω.
De antenne·aanpassingseenheid (ATU) wordt zo afgeregeld dat de staandegolfmeter 1 aanwijst.

Er is nu een staandegolfverhouding van 1 bereikt in:

PE1HVH - image bij vraagnr 5

	alleen kabel 1
	kabel 1 en kabel 2
	alleen kabel 2
	geen van beide kabels
