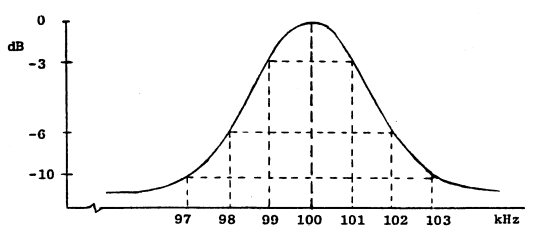

Resonatie kringen, filters (10 vragen). Vraag 1 Een kwartskristal gedraagt zich onder andere als: een detector een afvlakfilter een resonantiekring een oscillator Vraag 2 Van een seriekring in resonantie wordt de serieweerstand vergroot van Rs = 10 ohm naar Rs = 20 ohm. De kwaliteitsfactor Q wordt hierdoor: niet veranderd verviervoudigd verdubbeld gehalveerd Vraag 3 Dit is de frequentiekarakteristiek van een resonantiekring. De kwaliteitsfactor (Q) van deze kring bedraagt: 50 16,7 25 100 Vraag 4 De Q-factor van een spoel in een resonantiekring heeft vooral invloed op de: eigencapaciteit van de spoel selectiviteit van de kring resonantiefrequentie van de kring koppelfactor van de spoel Vraag 5 Een spoel van 2 μH met een draadweerstand van 0,1 ohm wordt toegepast op een frequentie van 2 MHz. De Q-factor van de spoel is ongeveer: 0,1 20 x 10-6 250 2,5
