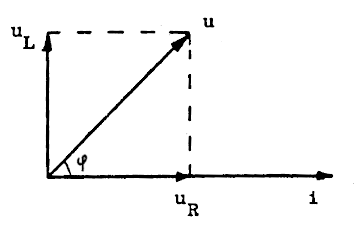

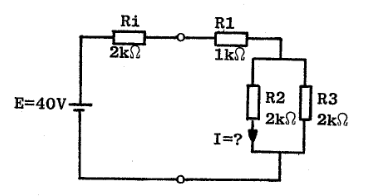

C-Examen : 1975 Najaar (50 vragen). Vraag 1 De Wet van Ohm voor wisselstroomsignalen kunnen we als volgt in formulevorm weergeven: $$ i ={ Z \times u } $$ $$ Z = { u \over i } $$ $$ i = { Z \over u } $$ $$ Z = { u \times i } $$ Vraag 2 De stroom I door de weerstand R2 van de schakeling is gelijk aan: 5 mA 8 mA 10 mA 20 mA Vraag 3 Een condensator wordt aangesloten op een sinusvormige wisselspanning van 220 volt en 50 hertz. De stroom door de condensator is dan 50 mA. Als dezelfde condensator is aangesloten op een sinusvormige wisselspanning van 220 volt en 1000 hertz, dan is de stroom door de condensator: 20 x zo klein ongewijzigd 20 x zo groot 400 x zo groot Vraag 4 In de onderstaande figuur is het vectordiagram weergegeven van de serieschakeling van een weerstand R en een spoel L. De stroom door de schakeling is I. Het opgenomen vermogen uit de spanningsbron is gelijk aan: $$ P = u \ i $$ $$ P = u \ i \ cos \ Փ $$ $$ P = u \ i \ sin \ Փ $$ $$ P = { u \over R } 2 $$ Vraag 5 In de weerstand R wordt een vermogen gedissipeerd van: 10 W 20 W 25 W 2 KW
